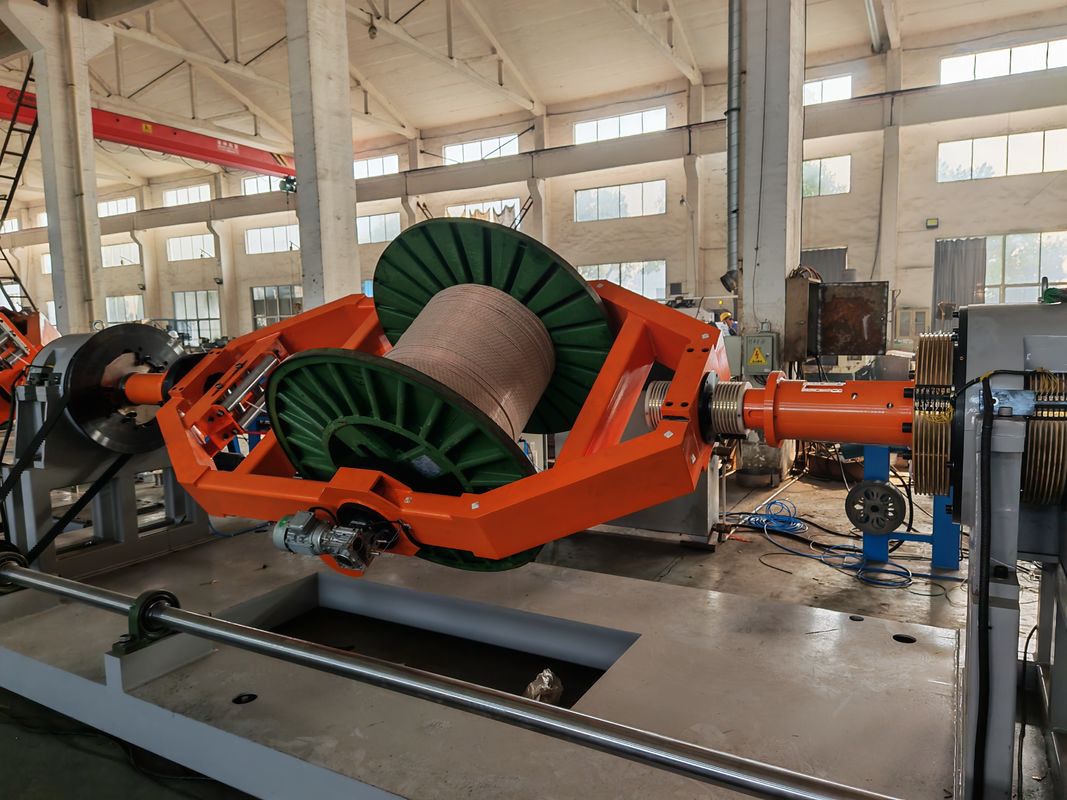

5 telli atlama makinesi - 1250 ödeme, 1600 ödeme, geri büküm fonksiyonu

Açıklama ve Uygulama

Türünün ilk örneği olan Atlamalı Büküm Makinesi entegre tam geri büküm işleviyle, bu ekipman tel ve kablo işleme endüstrisinde yeni bir verimlilik standardı belirliyor. Geleneksel beşik tipi kablolama makinelerinden farklı olarak, atlamalı büküm makinesi makinemiz 4 kat daha fazla üretkenlik sunar—özellikle, dakikada 40 metrenin üzerinde bir doğrusal hız—bu da onu yüksek hacimli üretim için vazgeçilmez bir ekipman haline getirir. Atlamalı büküm işlemlerinde, yumuşak yapılı kabloların (kontrol kabloları, Alüminyum İletken Çelik Takviyeli (ACSR) havai kablolar ve güç kabloları dahil) yanı sıra çıplak bakır, alüminyum ve alüminyum alaşımlı tellerin işlenmesinde, 7 çekirdeğe kadar destek sağlayarak olağanüstü performans gösterir.

Bu ekipmanın temel mekanizması, yay tipi döşeme makinesine ilham alır ve geri büküm işleviyle birleştirilir. Bu kombinasyon, temel makinelere göre önemli bir avantaj olan, düzgün büküm sağlar.

Özellikler

1. Kolay kullanım ve kapsamlı ekipman izleme sağlayan, kullanıcı dostu bir insan-makine arayüzü ile donatılmıştır, bu da yeni operatörlerin bu ekipmanın kullanımında hızla ustalaşmasını sağlar.

2. Atlamalı büküm işlemleri sırasında hassasiyeti koruyan ve manuel operasyonlardan kaynaklanan hataları azaltan otomatik adım ayarı için PLC (Programlanabilir Mantık Kontrolörü) kullanır.

3. Standart yaylı büküm makinesi modellerinden daha çok yönlü hale getiren, %100'e kadar geri büküm modunu destekler.

4. İki tahrik seçeneği sunar: bağımsız tahrik veya şaft tahriki. Bu esnek tasarım, çeşitli üretim gereksinimlerini karşılar ve ekipmanın ya tek başına bir atlamalı makine olarak ya da diğer cihazlarla birlikte kullanılmasına olanak tanır.

5. Güvenilir ve enerji verimli çalışma sağlayan AC indüksiyon servo motorlar kullanır. Bu, yalnızca ekipmanın uzun vadeli istikrarlı performansını garanti etmekle kalmaz, aynı zamanda genel işletme maliyetlerini düşürmeye de yardımcı olur.

Özellikler

Ana Bileşenler

1. Büküm ana ünitesi (tam geri büküm işlevini elde etmek için tüm ödeme makaralarını entegre eder, Atlamalı Büküm Makinesi nin verimli çalışmasını sağlayan temel bileşen olarak hizmet eder).

2. Dolgu ödeme standı (ekipman için uygulama aralığını genişleten isteğe bağlı bir bileşen).

3. İşleme aşamasında tellerin doğru konumlandırılmasını sağlayan montaj kalıp tutucusu.

4. Kabloların yapısal stabilitesini artırmak için atlamalı makine ile birlikte çalışan merkezi bantlama makinesi.

5. Zırhlı kablo üretimi için atlamalı büküm makinesi ile uyumlu zırhlama makinesi.

6. Ekipman tarafından üretilen kablolar için hassas uzunluk ölçümleri sağlayan sayaç.

7. Çalışma sırasında kabloların sorunsuz çekilmesini sağlayan kasnak/çekme/tırtıl.

8. Bitmiş kabloların düzenli bir şekilde sarılmasını sağlayan traversli sarma ünitesi.

9. Ekipmanın kusursuz performansını sağlamak için tüm bileşenlerin çalışmasını koordine eden kontrol sistemi.

10. Ekipmanın yüksek hızlı çalışmasını desteklemek için kararlı güç aktarımını garanti eden iletim sistemi.

11. Aşınan parçalar (gergi tekerlekleri ve tel kılavuzları gibi ekipmanın hizmet ömrünü uzatmak için kritik bileşenler—çalışma süresini en aza indirmek için ilk teslimata yedek parçalar dahildir).

Soru-Cevap

S1: Neden başka markaların bu tür bir makine ürettiğini görmüyorum?

Cevap: Şu anda, bu özel Atlamalı Büküm Makinesi form faktörüne geri büküm işlevini entegre eden tek Çinli şirketiz. Bu benzersiz tasarım, ekipmanımızın hem benzer görünümlü makinelerden hem de geleneksel beşik tipi büküm makinelerinden daha iyi performans göstermesini sağlar. yay tipi döşeme makinesine dayalı ekipmanın yapısı, atlamalı bükümün verimliliği ile birleştirildiğinde, başka hiçbir markanın henüz kopyalamadığı türünün tek örneği bir avantaj sağlar. Bu avantaj, daha yüksek üretkenlik ve daha iyi büküm kalitesi sağlar.

S2: Üretim ihtiyaçlarım için doğru Atlamalı Büküm Makinesi modelini nasıl belirlerim?

Cevap: Seçim, tel parametrelerinize göre yapılmalıdır, çünkü her model belirli atlamalı büküm senaryoları için optimize edilmiştir:

1. 1250 modeli (geri bükümlü): Her çekirdek 10mm² - 240mm² kesit alanına sahiptir, 5 tele kadar destekler—orta kesitli kablo işlemleri için idealdir.

2. 1600 modeli (geri bükümlü): Her çekirdek 30mm² - 300mm² kesit alanına sahiptir, 5 tele kadar destekler—1250 modeline kıyasla daha büyük kesitli kablolar için uygundur.

3. 1250 modeli (geri bükümsüz): Her çekirdek 7mm² - 28mm² kesit alanına sahiptir, 7 tele kadar destekler—temel büküm ihtiyaçları için uygun maliyetli bir seçenektir.

4. 1600 modeli (geri bükümsüz): Her çekirdek 9mm² - 50mm² kesit alanına sahiptir, 7 tele kadar destekler—yüksek kapasiteli çok çekirdekli kablo işleme için tasarlanmıştır.

Geleneksel bir makineden geçiş yapıyorsanız, seçilen modelin üretim yükseltme hedeflerinize uygun olduğundan emin olmak için ekibimiz karşılaştırmalı bir analiz sağlayacaktır.

S3: Atlamalı Büküm Makinesi için hangi satış sonrası desteği sağlıyorsunuz?

Cevap: Geri bükümlü iki model (1250 ve 1600) için maksimum dönme hızı yaklaşık 100 rpm'dir. Dokumasız sarma kullanıldığında, bu dakikada 40 - 60 metre doğrusal hıza karşılık gelir. Bu hız, geleneksel beşik tipi makinelere (dakikada yalnızca 10 - 20 metreye ulaşır) ve hatta yüksek performanslı yaylı büküm makinesi varyantlarına kıyasla önemli bir gelişmeyi temsil eder.

S4: Atlamalı Büküm Makinesi için hangi satış sonrası desteği sağlıyorsunuz?

Cevap: Aşağıdakiler dahil olmak üzere kapsamlı satış sonrası destek sunuyoruz:

• Garanti: Tüm makine için 12 aylık ücretsiz garanti (aşınan parçalar hariç—çalışma süresini en aza indirmek için ilk teslimata yedek parçalar dahildir).

• Teknik destek: Düzensiz atlamalı büküm ve anormal gürültü gibi yaygın sorunları çözmeye yardımcı olmak için 7/24 çevrimiçi danışmanlık (e-posta, telefon veya video görüşmesi yoluyla).

• Yedek parçalar: Üretim operasyonlarınızı yolunda tutarak hızlı teslimat sağlamak için temel parçaların (motorlar ve kontrol panelleri gibi) stoğunu tutuyoruz.

• Yerinde servis: Makine, uzaktan çözülemeyen büyük arızalar yaşarsa (örneğin, iletim sistemi sorunları), mühendislerimiz yerinde bakım sağlayacaktır. Garanti süresi boyunca servis ücretleri alınmaz; garanti süresinden sonra yalnızca seyahat masrafları alınır. Ayrıca, rutin ekipman bakımını yapmanız için ekibinize eğitim de sunuyoruz.
