Ürün uygulaması:
Endüstride geleneksel tüplü iplere daha iyi bir alternatif olarak tanınan çift bükümlü ipleme makinemiz bakır tellerin ve alüminyum tellerin iplenmesi için uygundur.Ayrıca, kondüktör kesit alanı 50mm2'den daha az olan kabloların yedi iplik çekirdek tellerinin çift tüylü yayılması için de kullanılabilir.
Teknik özellik:
| Giriş telinin çapı |
Yapışkan yumuşak bakır tel için: φ 1,0 mm- φ3.2 mm/ 7 adet |
| Alüminyum tel için: φ1.6mm-φ3.2mm/7 parça |
| Çapraz kesim alanı |
Sert yapı ileticisi 4-35 mm2, yumuşak yapı 4-50 mm2. |
| Yatak uzunluğu aralığı |
35 - 400mm, dokunmatik ekran ayarlama ve otomatik hesaplama ayarlama. |
| Döşenmiş tel çapı |
Yumuşak bakır tel, dış çapı 3.0 mm -φ20 mm (ihraç edilen dönen kalıp kullanılarak) |
| Dönen yön |
S, Z. (Sol ve sağ bükme yönünü seçebilirsiniz) |
| Dönüş hızı |
800 RPM/Max. Normal üretim hızı 720 (tam ürün hızı en hızlı 140 metre/dakikadır) |
| Güç |
42 kW döner servo motor + özel inverter kontrolü |
| Çekim - 32KW servomotor + özel inverter kontrolü |
| Dönüştürme - 7.5KW servomotor + özel inverter kontrolü |
| Çıkış - 750W azaltma motoru |
| Alım bobininin çapı |
φ1250mm |
| Yükleme ağırlığı |
3500KG |
| Güç kaynağı |
380V 50HZ (veya müşteri gereksinimlerine göre). |
| Rulo yükleme ve boşaltma yöntemleri |
Elektro-hidrolik kaldırma, palet yükleme ve boşaltma |
| Düşük gürültü tasarımı |
Ses geçirmez güvenlik kapağı, düşük gürültü. |
| Frenleme |
Pnömatik fren diski. |
| Kontrol |
PLC kontrol sistemi. |
| Servo Kontrol. |
| Bağlantıyı kesme işareti. |
| Belirtilen metreye ulaştığında dur. |
| Güvenlik sınırı kontrolü. |
| Makine içi ışık kontrolü. |
| Çalışma hava basıncı |
6 kg/cm2 |
Ürün tanımı:

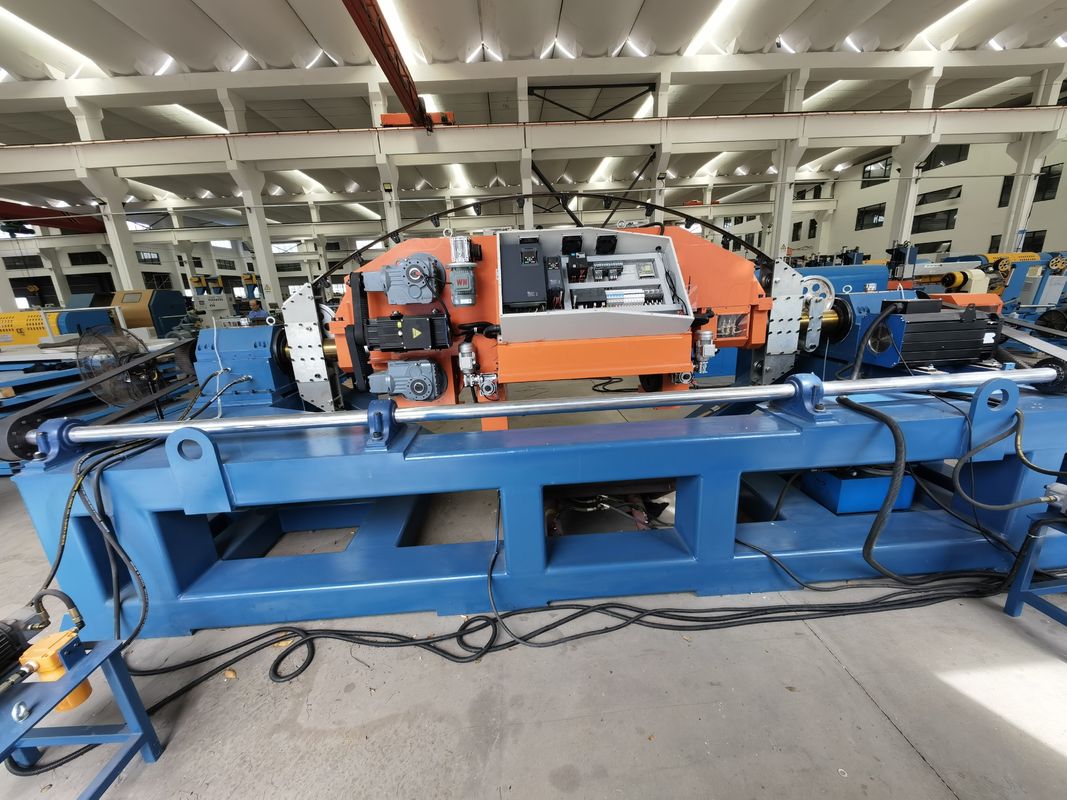

Bizim 1250 çift bükümlü serpiştirme üretim hattımız esas olarak ödeme standı, manyetik toz gerilme standı, döner tel montaj standı ve çift bükümlü serpiştirme hostundan oluşur.
Birincisi, ödeme standımız iki ödeme yöntemini destekler. Birincisi ödeme için tel bobinleri kullanır. Bu yöntem 500 mm veya 630 mm çapında tel bobinler için uygundur.Ödeme dayanak alt kısmı, çekiş sürecinde telin gerilmesinin sabit olmasını sağlamak için gerilme kontrolünü entegre ederİkincisi, ödeme için tel sepetleri kullanır. Bakır teller yukarıdaki rehber tekerlekler aracılığıyla bir araya toplanır ve daha sonra sonraki manyetik toz gerilim standına gider.
Tel bobinleri ile ödeme ile karşılaştırıldığında, tel sepetlerimizden her biri yaklaşık 2,5 ton bakır tel tutabilir, tel bobinlerini değiştirme zahmetini büyük ölçüde azaltır.Ve çünkü kablo sepetinde tam bir bakır tel var., kaynak eklemlerinin işi de tasarruf edilir.
Burada müşterilerimize şunu da hatırlatmamız gerekiyor ki, bu pasif ödeme yönteminin telin uzayacağını,Ama 20 yıldan fazla kablo üretim deneyimimiz böyle bir sorunun olmadığını doğruladı.Daha da önemlisi, 7 aktif ödeme standı ile eşleştirilmesine kıyasla, bu çözüm kullanıcılarımızın önemli miktarda maliyet tasarrufu yapmasına yardımcı olabilir.
Bu, az önce bahsettiğimiz manyetik toz gerilme direği.Kabloların çekişini daha istikrarlı hale getirmek. Bir tel kırılma koruma cihazı, gerilim standının altına yerleştirilir. Eğer bakır tel, sarmalama sürecinde beklenmedik bir şekilde biterse veya kırılırsa, bu cihaz kapatmayı tetikler.
Bu deliklerden geçtikten sonra, 7 tel bir araya toplanır ve tek bir iplik haline gelir. Burada motorla kontrol edilen döner bir parça görebiliriz.Çubukla aynı yönde dönerek, iletken yüzeyindeki aşınma azalır ve iletenin kalıp deliklerinden daha iyi geçmesine izin verir.
Bu bizim sergilenen misafirimiz, kemer kısmı karbon fiber malzemesinden yapılmış, ağırlığı ve dayanıklılığı geleneksel çelikten çok daha hafif.Üretim hızımızın dakikada 140 metreye ulaşmasına izin veriyor.Buna karşın, rakiplerin ürünleri genelde dakikada sadece 100 metreye ulaşabilir.Akıllı bir sıcaklık kontrollü yağ soğutma teknolojisiyle yükselttik.Yüksek güçlü bir kompresörle eşleştirildiğinde ana şaftın sıcaklığını önemli ölçüde azaltabilir.Aşırı ısınmayı önlemek için makine otomatik olarak kapanır..
Ek olarak, bu ekipmanı elektrik dağıtımını sağlayan bir iletişim modülüyle donatmış bulunuyoruz.Çalışma sırasında istikrarı sağlamak ve arıza oranını azaltmak.
Son olarak, birçok müşteri için de endişe verici olan enerji tüketimi konusunda, %15 elektrik tasarrufu sağlayan servo motorları benimsemişiz.Tüm makinenin kurulu güç tüketimi yaklaşık 90kw, ve günlük işletme güç tüketimi yaklaşık 15kw'dur.
Öyleyse, basit bir ödeme, yüksek üretim kapasitesi ve düşük enerji tüketimi olan böyle bir ürüne karşı ayartılmaya mı eğilimlisiniz?
