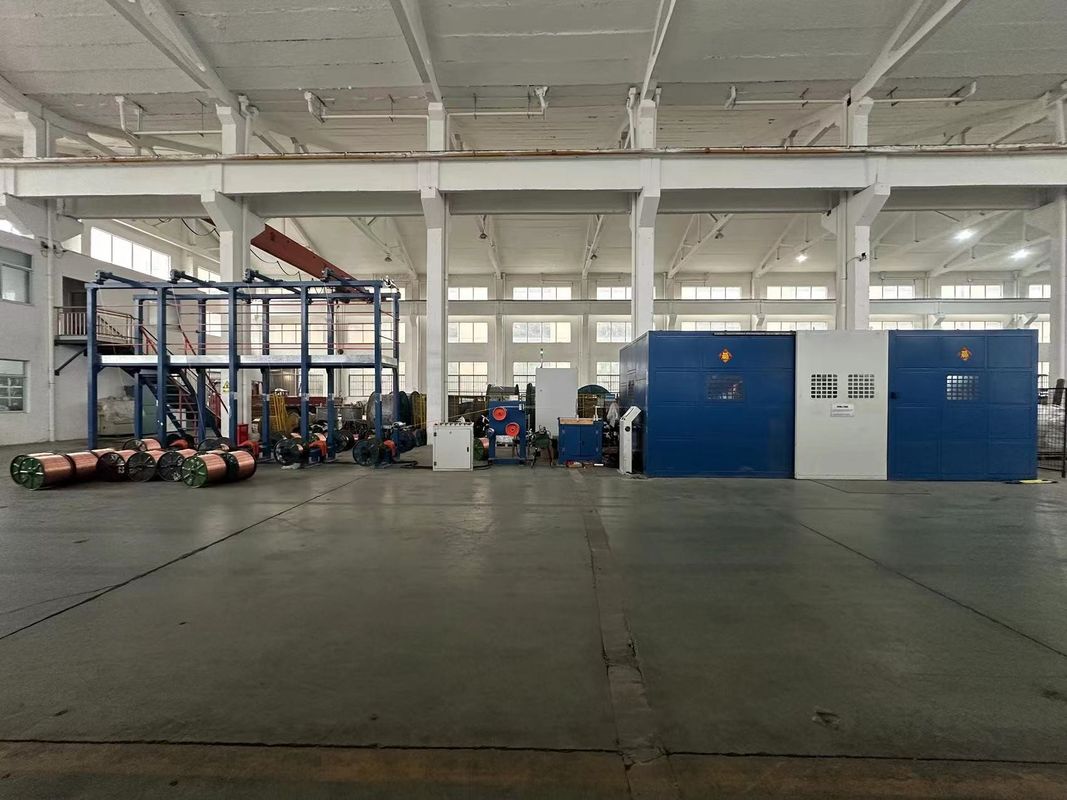

1000 mm Kantelever Tek Dönüşlü Kontrol Kablosu Dökme Makineleri

1000mm Kantelever Tek Dönüşümlü Bunking Makinesi Kontrol Kablosu

Teknik özellikler

Uygulaman

Veri kablosu (cat5e/cat6/cat6a/cat7) ve çoklu iplik çekirdek kabloları için geçerlidir.

Ve bu arada bükülüyor ve sarılıyor.

Özellik:

l Yuvarlama kutusu teçhizatları kaydırma yolu boyunca sol ve sağa hareket ettirir ve sabit bir eğim ve adımsız ayarlama sağlar.

l Geleneksel tek ipli makinelerle karşılaştırıldığında, yüksek hızda vida çubuğunun kırılmasını önlemenin avantajına sahiptir.

I Tepsinin yüklenmesi ve boşaltılması düşük işgücü tüketimi ile kolaydır.

l Bilgisayar kontrollü pitch, gerilmez çekiş tekeri, hareket kablosu kablo geçiş yolu, çekiş tekerleğinin çapını arttırarak tel kablo eğrisini azaltır.

l Dönen ana ünite, düşük dönme inersi, yüksek rpm ve sabit hızla döner bir gövdeye sahip bir kantilever kol yapısına sahiptir.

Ürün Tanımı:

Kontrol kablosu için 1000mm kantilever tek bükme gruplama makinesi, bükülmüş kontrol kablolarının üretimi için kullanılan özel bir makine türüdür.:

1. Kablo Türü: Makine özellikle kontrol kabloları için tasarlanmıştır. Kontrol kabloları, endüstriyel otomasyon, robotik,ve makineler.

2. Kantilever Tasarımı: Makine, dönen bileşenleri destekleyen uzatılmış bir kol veya kiriş içeren bir kantilever tasarımına sahiptir.Bu tasarım bükme sürecinde istikrar ve esneklik sağlar, bükme alanına kolay erişimi ve kabloların kolay yüklenmesini ve boşaltılmasını sağlar.

3. Tek Dönüşlü Toplama Yapısı: Makine, kontrol kablosunu oluşturmak için birden fazla iletkenin veya çekirdeğin spiral bir desenle birbirine büküldüğü tek bir dönüşlü toplama yapısını kullanır.Bu yapılandırma, kablo montajını istikrarlı ve güvenilir bir şekilde oluşturmak için iletkenlerin sağlam bir şekilde bir araya getirilmesini sağlar.

4. Maksimum Diameter: 1000 mm'lik spesifikasyon, makine tarafından işlenebilen kablonun maksimum dış çapını gösterir.Bu özellik, bu makineyi kullanarak üretilebilecek kontrol kablolarının boyutunu belirler..

5. Bunching Prosesi: Makine, iletkenleri veya çekirdekleri birbirine bükerek sıkı bir kablo yapısı oluşturan dönen bileşenleri içerir.Toplama işlemi, iletkenlerin düzgün bir şekilde düzenlenmesini ve işlevsel bir kontrol kablosu oluşturmak için bir araya getirilmesini sağlar.

6. Gerginlik Kontrolü: Makine, kümelenme işlemi sırasında iletkenlerde veya çekirdeklerde tutarlı gerginliği korumak için gerginlik kontrol mekanizmaları ile donatılmıştır.Bu, üretilen bükülmüş kontrol kablolarının kalitesini ve bütünlüğünü sağlamaya yardımcı olur.

7. Kontrol Paneli: Makine genellikle operatörlerin hız, gerilim ve bükme yönü gibi çeşitli parametreleri izlemelerine ve ayarlamalarına izin veren bir kontrol paneli içerir.Kontrol paneli makinenin çalışma parametrelerini ayarlamak ve değiştirmek için bir arayüz sağlar.

8. Güvenlik Özellikleri: Makine, güvenli çalışmayı sağlamak ve kazaları önlemek için acil durma düğmeleri, koruyucu kapaklar ve sensörler gibi güvenlik özellikleri içerebilir.

Performans
Bu makine PLC prosedürü, inverter hız düzenleme kontrolü, pnevmatik kontrol, kantilever kablo dönüş hareketi,bobin kapstan alım hareketi ve döner çapraz hareket, mekanik bağlantı ve pnevmatik bağlantı ile çift kontrol edilir.Yani, bu ünitenin başlangıçtan itibaren mükemmel zamanlama performansı.
Normal çalışma, yavaş durma ve acil durma koşulları, ayrıca, aynı zamanda küçük hatalarla da istikrarlı bir bükme noktası sağlanır.Bu kablo dizisi üretim hattının tasarımında eşsizdir.Teknolojik olarak gelişmiş ve kablo ve sargıların seri üretimi için tercih edilen üründür.
