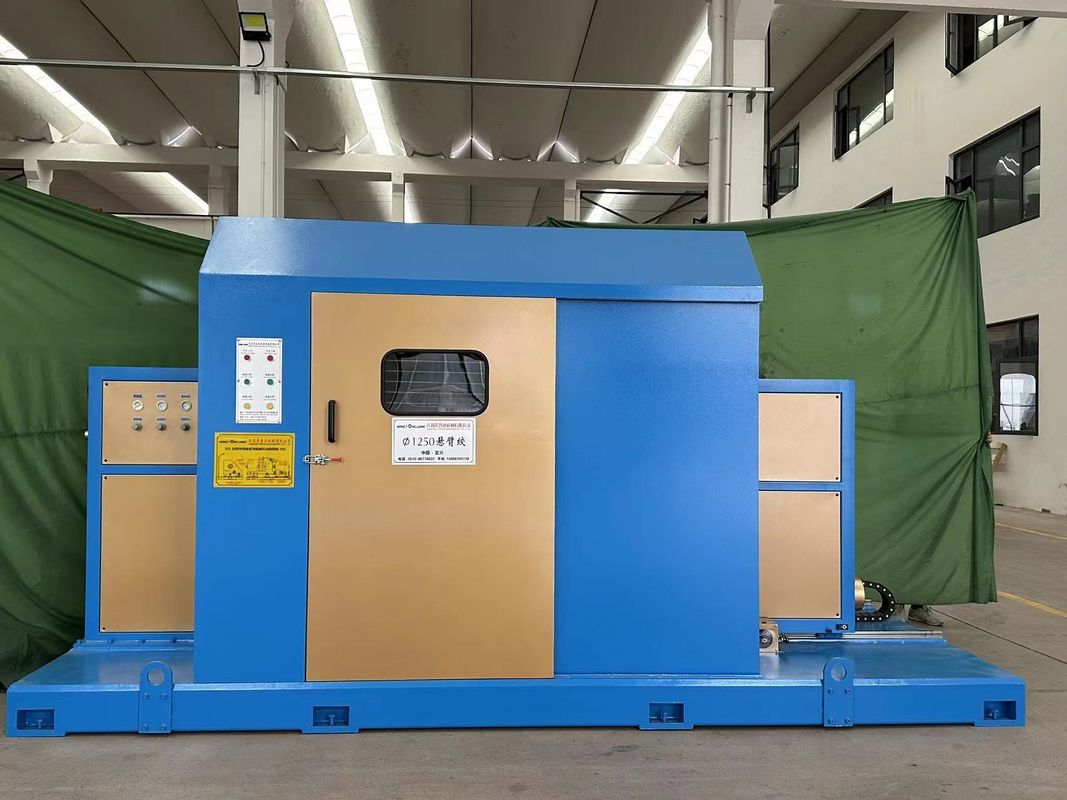

Çerçeve tek bükümlü toplama makinesi Max Outer Dia 25 mm, 500 rpm
Tek Dönüştürme Kablo Yapma Makinesi 2 Metre Capstan Dia Kolay Bakım
Teknik parametreler sayfası:
| Model |
YL-Φ800 |
|
| Ödeme bobini (mm) |
Φ400-Φ630 |
|
| Alım bobini (mm) |
Φ800 |
|
| Çekirdek telden (mm) |
Φ0.3-Φ3.0 |
|
| Bitmiş ürünün en fazla diametri (mm) |
Φ18 |
|
| Dönüşme mesafesi (mm) |
30 ila 300 |
|
| Max dönme hızı (rpm) |
680 |
|
| Geçiş mesafesi (mm) |
3-20 |
|
| Alım gerilimi |
Pnömatik gerilim yolu, kolayca ayarlanabilir |
| Alım ve geçiş türü |
Bobinin dönmesine uygun olarak alım, bobinin karşılıklı hareketine uygun olarak geçiş. |
| Dönen yön |
S ̇ ya da Z ̇ |
| Paketleme cihazı |
Doğrudan ara ambalaj veya paketleme |
| Ödeme türü |
Sürüş ödemesi makinesi kullanın |
Uygulama:
Veri kablosu (cat5e/cat6/cat6a/cat7) ve çoklu iplik çekirdek kabloları için geçerlidir.
Ve bu arada bükülüyor ve sarılıyor.
Özellik:
Farklı hızlarda mekanik olarak bağlantı, PLC program kontrolü, Elektronik izleme saati, insan-bilgisayar arayüzü, yüksek hızda sabit çalışmak.
Tabakların yüklenmesi ve boşaltılması kolaydır ve düşük işgücü tüketimi gerektirir.
Çekim, gerimsiz çekiş tekerlekleri ve hareket kablosu kablo geçiş yolu ile bilgisayar tarafından kontrol edilir.
l Dönen ana ünite, düşük dönme inersi, yüksek rpm ve sabit hızla kantilever kol yapısına ve döner bir gövdeye sahiptir.
Ürün Tanımı:
En fazla dış çapı 25 mm ve hızı 500 rpm olan bir çerçeve tek bükme bükme makinesi, bükülmüş kablo paketlerinin üretimi için kullanılan özel bir kablo bükme makinesi türüdür.İşte böyle bir makinenin temel özellikleri::
-
Çerçeve Tasarımı: Makine, bükme işlemi için istikrar ve destek sağlayan bir çerçeve yapısı ile tasarlanmıştır.Çerçeve kablo bükme işlemi sırasında makinenin döner bileşenleri ve diğer parçalarını yerinde tutar.
-
Tek Dönüşlü Toplama Yapısı: Bu makine, birden fazla yalıtımlı iletkenin bir kablo kümesi oluşturmak için birbirine büküldüğü tek dönüşlü toplama için özel olarak tasarlanmıştır.Makine genellikle istenen kablo yapısını oluşturmak için spiral bir kalıpta iletkenleri büken dönen bileşenlerden oluşur.
-
Maksimum Dış Diametresi: Makine, maksimum dış çapı 25 mm olan kabloları işleyebilir. Bu kapasite, makinde üretilebilecek kabloların boyutunu belirler.
-
Hız: Makine, dakikada 500 dönüş (rpm) maksimum hızında çalışır. Hız, kablo kümelenme işleminin özel gereksinimlerine göre ayarlanabilir.
-
Gerginlik Kontrolü: Gerginlik kontrol mekanizmaları, iletkenlerin kümelenme işlemi sırasında tutarlı gerginliğe maruz kalmasını sağlar.Bu üretilen kablo paketinin kalitesini ve bütünlüğünü korumaya yardımcı olur.
-
Kontrol Paneli: Makine, operatörlerin hız, gerilim ve bükme yönü gibi çeşitli parametreleri izlemelerini ve ayarlamalarını sağlayan bir kontrol paneli ile donatılmıştır.Kontrol paneli makinenin çalışma parametrelerini ayarlamak ve değiştirmek için bir arayüz sağlar.
-
Güvenlik özellikleri: Makine, güvenli çalışmayı sağlamak ve kazaları önlemek için acil durma düğmeleri, koruyucu kapaklar ve sensörler gibi güvenlik özelliklerini içerebilir.
Özellik:
Farklı hızlarda mekanik bağlantı, PLC programı kontrolü, Elektronik izleme saati, insan-bilgisayar arayüzü, yüksek hızda sabit çalışmak.
Tepsileri yüklemek ve boşaltmak kolaydır ve düşük işgücü tüketimi gerektirir.
Pitch, gerimsiz çekiş tekerlekleri ve hareket kablosu kablo geçiş yolu ile bilgisayar tarafından kontrol edilir.
Çapraz ana ünite, düşük dönme eylemsizliği, yüksek rpm ve istikrarlı bir hızla kantilever kol yapısına ve dönen bir gövdeye sahiptir.
Spesifikasyon:
