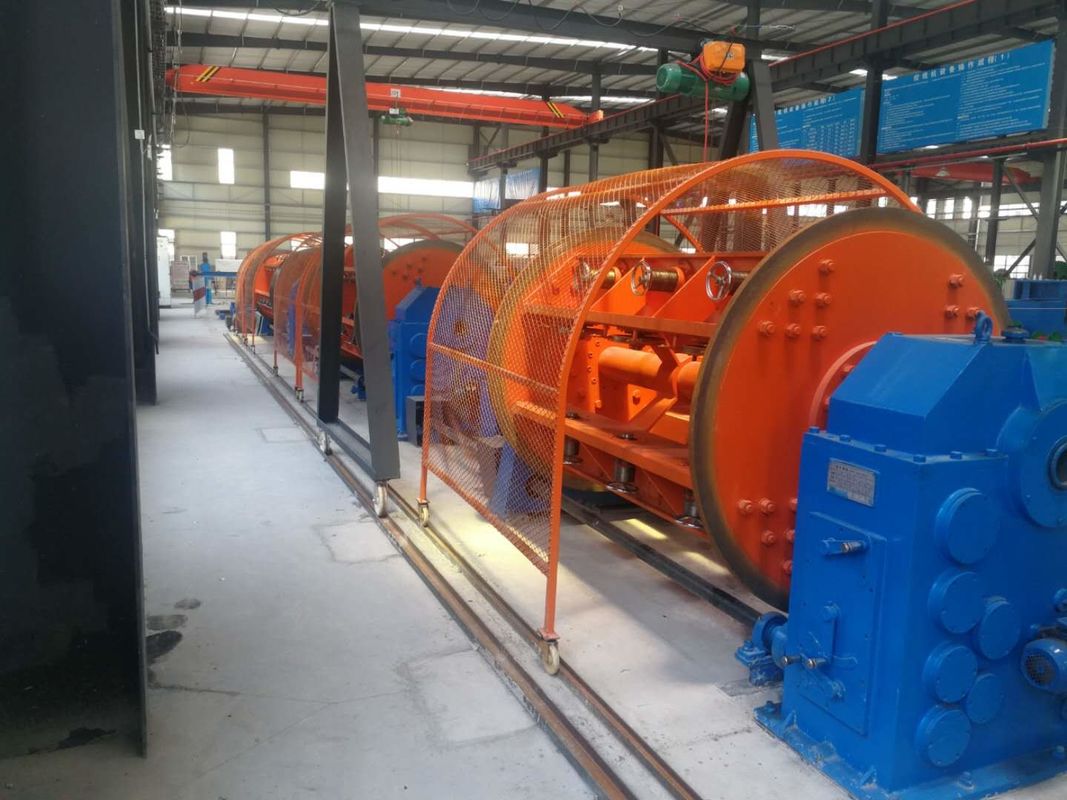

ACSR Kablo Üretimi için Kablo Yapım Makinesi

ACSR Kablo Üretimi için Kablo Yapım Makinesi

ACSR Dayanıklı Çerçeve Kablo Yapma Makinesi

Teknik parametreler:

Uygulama:

Sert Stranding Makinesi, yuvarlak veya sektör iletkenlerini bükmek ve sıkıştırmak ve bölünmüş iletkenleri önceden spirallemek için kullanılır.

Çerçeve bükme makinesinin özellikleri:

1. Sadece yaklaşık on dakika değişim süresi ile tel bobinlerinin hızlı ve otomatik olarak değiştirilmesini sağlayabilir, yardımcı zamanı ve manuel yatırımı büyük ölçüde azaltabilir,ve üretim verimliliğini artırmak

2. İnsansız operasyonu ve bilgi yönetimini elde edebilme yeteneği tel çizme makinesinden çerçeve bükme makinesine kadar ve şirketiniz için akıllı üretim uygulaması

3- Çalışma alanının tel bobinleri tarafından işlenmesini önemli ölçüde azaltmak, alana tasarruf etmek, tel bobinlerinin düzgün ve düzenli olmasını sağlamak ve çalışma ortamını iyileştirmek

Ürün Tanımı:

ACSR (Aluminyum İletici Çelik Güçlendirilmiş) sert çerçeve kablo yapım makinesi, ACSR kablolarının üretimi için kullanılan özel bir ekipmandır.ACSR kabloları, yüksek dayanıklılıkları ve iletkenlikleri nedeniyle havada elektrik iletim hatlarında yaygın olarak kullanılır.

Aşağıda ACSR sert çerçeve kablo yapım makinesinin bazı önemli bileşenleri ve özellikleri verilmiştir:

1. Sert Çerçeve: Makine, sarma süreci için gerekli desteği sağlayan sağlam ve istikrarlı bir çerçeve üzerine inşa edilmiştir.Çerçeve, kablo üretim sürecinde uygulanan gerilimi ve kuvvetlere dayanacak şekilde tasarlanmıştır..

2. Ödeme Sistemi: Makine, alüminyum ve çelik tellerden oluşan birden fazla makara veya bobini tutan bir ödeme sistemi ile donatılmıştır. Bu teller makineye verilir ve ACSR kablosunu oluşturmak için birleştirilir.

3. Stranding süreci: Stranding süreci, ACSR kablosunu oluşturmak için birden fazla alüminyum ve çelik telin birbirine bükülmesini içerir.Makine tipik olarak, telleri birbirine çeviren dönen bir dizi yay veya diskten oluşur.Çaplama yaylarının veya disklerin sayısı ve düzenlenmesi istenen çaplama desenine ve makinenin tasarımına bağlıdır.

4. Gerginlik Kontrolü: Gerginlik kontrol mekanizmaları, kabloların bağlanma sürecinde tutarlı gerginliğe maruz kalmasını sağlar. Bu, ACSR kablosunun kalitesini ve bütünlüğünü korumaya yardımcı olur.

5. Sıkıştırma Sistemi: ACSR kabloları, optimal iletkenlik ve mekanik dayanıklılığı sağlamak için sıkıştırmayı gerektirir. Makine, sarmal kabloya baskı uygulayan bir sıkıştırma sistemi içerebilir,Kablolar arasındaki boşlukları azaltmak ve kablonun performansını artırmak.

6. Alım Sistemi: Kablolar bağlandıktan ve sıkıştırıldıktan sonra, elde edilen ACSR kablosu alım rulonuna sarılır.Alım sistemi kabloyu rulo boyunca eşit şekilde dağıtmak için bir geçiş mekanizması içerebilir..

7. Kontrol Paneli: Makine, genellikle operatörlerin hız, gerilim ve yayılma örneği gibi çeşitli parametreleri ayarlamalarını sağlayan bir kontrol paneli ile donatılmıştır.Bu makinenin işleyişinin özel ACSR kablo gereksinimlerine göre ince ayarlanmasını sağlar.
