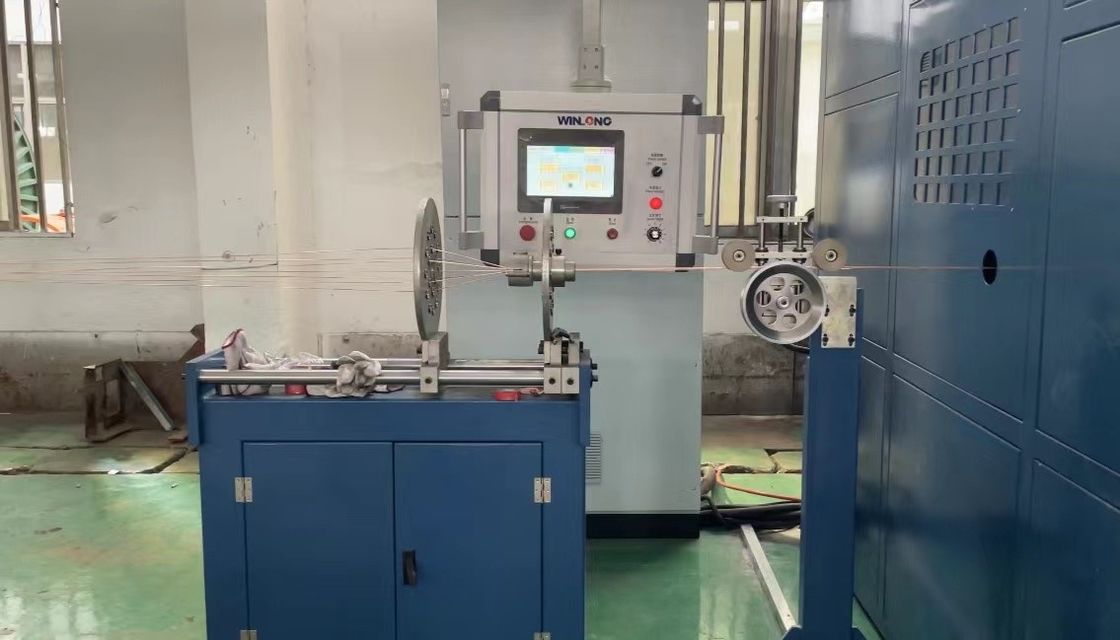

0.08-1.04mm Elektrikli Bakır Tel Toplama Makinesi Çift Dönüş
Teknik Özellik
| Model |
YL-1600 |
| Diametri: Stranded ürün (mm) |
- Max. - Hayır.30 |
| Dökme bölümü alanı mm2 |
16-95 |
| Giriş iletkeninin çapı (mm) |
1.2-3.6 |
| Giriş çekirdeği telinden (mm) |
1.0-10.0 |
| Hat Hızı (m/dakika) |
- Max. - Hayır.150 |
| Dövenin uzunluğu (mm) |
60-400 |
| Dönüş hızı (rpm) |
- Max. - Hayır.500 |
Uygulama:
Kupır iletkenleri, alüminyum alaşım iletkenleri vb. ve kablo çekirdeği tellerini bükmek için uygundur.
Özellikleri:
- Makine, insan-makine arayüzü ile PLC tarafından kontrol edilir. Dijital kontrol teknolojisi ve PLC programlaması, tüm kontrol sisteminin güvenilirliğini sağlar.Strand pitch dokunmatik ekran kullanarak esnek ayarlanabilir.
- Yüksek dayanıklılık ve hafif ağırlıkta olan karbon lif malzemesinden bir yay kullanır.
- Yay, çekiş ve yükleme sistemleri bağımsız motorlar kullanır.
- Çok yüksek verimlilik. Çift bükümlü toplayıcıların üretim verimliliği, katı kanatlılardan yaklaşık 3 kat daha yüksektir.
Ürün Tanımı:
"0.08-1.04mm Elektrikli Bakır Tel Toplama Makinesi", tel üretim endüstrisinde kullanılan özel bir ekipmandır.Bir kablo oluşturmak için birden fazla elektrik bakır telini bir araya getirmek için tasarlanmıştırMakine, özellikle 0,08 mm ila 1,04 mm çap aralığındaki teller için uygundur.
Bu makinenin "İkili Dönüş" mekanizması, kabloları aynı anda iki yönde döndürebilmesi anlamına gelir.Telin genel dayanıklılığını ve esnekliğini artırmak.
Elektrikli Bakır Tel Bültenleme Makinesi kullanılırken, belirtilen çap aralığı içindeki bakır teller makineye verilir.Ve makine onları bir araya getirir ve bir grup oluşturmak için onları bükmeden bir araya getirir.Bu gruplama işlemi, kabloların paralel iletkenlere sahip güç kablolarında veya kontrol kablolarında olduğu gibi, bir kabloyu bükmeden birden fazla telin bir araya getirilmesini gerektirdiğinde tipik olarak kullanılır.
Makinenin dönen bileşenleri, tellerin kontrol edilen bir şekilde toplanmasını sağlar, doğru hizalama ve gerilmeyi sağlar.Daha güçlü ve dayanıklı bir yapı oluşturur.
Çift Dönüş işlevselliği ile Elektrik Bakır Tel Bükme Makinesi, özellikle elektrikli bakır teller için tasarlanmıştır.Yüksek elektrik iletkenliği gerektiren uygulamalar için uygun hale getirir, örneğin elektrik ve elektronik endüstrilerinde. makinenin hız aralığı ve tel kapasitesi gibi yetenekleri ve özellikleri,belirli üretici ve modele bağlı olarak değişebilir..
Önemli olan, değinilen tel çap aralığının 0.08 mm ile 1.04 mm arasında bir örnek olarak verildiğini belirtmek.Farklı makineler, belirli tel boyutlarına ve üretim gereksinimlerine uyum sağlamak için farklı çap aralığına ve ek özelliklere sahip olabilir..
Performans özellikleri:
Kantilever yapısı olan ve kablonun tek tip gerilimini sağlamak için PLC programını + frekans dönüşüm hızı kontrolünü + pnevmatik kontrolü benimseyen kantilever tek bükme makinesi;Geometrik yapının bükülmesinden sonra istikrarını sağlamak için, tek bükme yapısı benimsenir ve büyük çaplı bir direksiyon kılavuzu tekerleği bükülmeyi ve düşük kayıpları en aza indirmek için tasarlanmıştır.ve kablo bobininin çapraz hareketi, mekanik bağlantı ve elektrikli cihazın çift kontrol yoluyla, ünitenin dört durumdan mükemmel senkronizasyona sahip olmasını sağlamak başlatma, normal çalışma, yavaş durma,ve acil durma. Dayanıklı özellikler; dümdüz eğimi istikrarlı performans. Mükemmel ürün performansını sağlamak için basit operasyon.
φ1000mm kantilever tek bükme makinesi:
I. Ekipmanın uygulanması: Elektronik kablolar, güç kabloları, çıplak bakır kablolar, ağ kabloları vb. gibi yedi kablodan fazla bakır kabloların bağlanması için uygundur.
II. Creel stand (ayrıca yüklenir)
1) Dikey tip (düzenebilir bir gerilimle)
a: Ekipmanın bir tarafına yerleştirilir. 12 veya 24 başlı olabilir. Ödeme tepsisinin maksimum dış çapı 8′′'dur.
2) Yatay tip (düzenebilir bir gerilimle)
b: Ayarlamanın bir tarafına da yerleştirilir. 6 veya 12 başı olabilir. Ödeme tepsisinin dış çapı 400 ila 630 arasındadır.
II. Girilen telin yapısı
1) Creel standından ödeme yapıldıktan sonra, tüm kablolar önce bir dağıtıcıya girecek
Plaka bir grup boşluk katranı üzerinden ve sonra kaydırma için ölçeği.
IV. Ekipmanın performansı ve parametreleri:
Sağ el modeli: Operatör önüne bakıyor ve kablolar sağ taraftan içeri giriyor. ()
- Kavisli bandın dönme hızı: Max: 1800RPM. Kavisli band a idler katran tipi.
- Depolama: 11.15mm-60.24mm (müşteri tarafından istenildiği gibi uygun şekilde ayarlanabilir).
- Dökme uzunluğunun hesaplanması: m/min=lay*2/1000*dökme hızı dakikada
- Yerleştirme yönü: Sola veya sağa
- Her bir besleme hattının çapı: Ø0.16mm-Ø1.0mm
- Dökme alanı: 0.4 mm2-5.5 mm2
- Kablo düzenlemesi: Alman tipi cilalı çubuk kablo düzenleme cihazı, ayarlanabilir çapraz ve mesafe atışı ile
- Döner yağlama: Bir yağ tabancası aracılığıyla manuel yağ besleme
- Sürüş motoru: AC 380V 1400RPM'den oluşur. Sürüş için teco motoru10HP 10HP Amerikan Emerson dönüştürücü ve adımsız hız düzenlemesini gerçekleştirebilir.
- Frenleme: İç ve dış bağlantıyı keserek otomatik frenlemeyi gerçekleştirebilen elektromanyetik fren
- Bağlantıyı kesme koruması: İç ve dış bağlantıyı kesme durumunda otomatik durma ve alarm
- Inching: Elektrik konsolunun dışındaki inching düğmesi
- Hız göstergesi: Kontrol panelindeki hız sayıcısı
- Elektriksel kontrol: Ekipmanın elektrik parametrelerinin ayarlanması ve çalıştırılması tüm kontrol paneli üzerinden yapılır.
- Dış güç hattı: Kullanıcı dış güç hattını elektrik dolabına bağlamalıdır.
- Alarm ışığı: Kırmızı
- Metre sayacı: Altı basamaklı elektronik sayaç sayacı
- Elektrikli elemanlar: Ulusal veya uluslararası ünlü markalar
- rulman: Japonya ve Almanya'dan orijinal ambalajlarla ithal edilen rulmanlar (KOYO, NSK ve FAG gibi)
- İç aksesuarlar: Ulusal veya uluslararası ünlü markalar
- Gürültü: < 75dp (1000mm uzaklıkta ölçülür)
- Çevre nemliği: ≤ 90% (% 90'dan fazla ise, ekipmanı çalıştırmadan önce üfleyerek kurut)
- Atölyede sıcaklık: ≤40°C (40°C'den yüksekse, dönüştürücü otomatik koruyucu çalıştırmaya tabi tutulacaktır)
- Kat alanı: L3100*W1800*H1700MM
- Koruma rengi: Elma yeşili (müşteri tarafından talep edildiği gibi)
