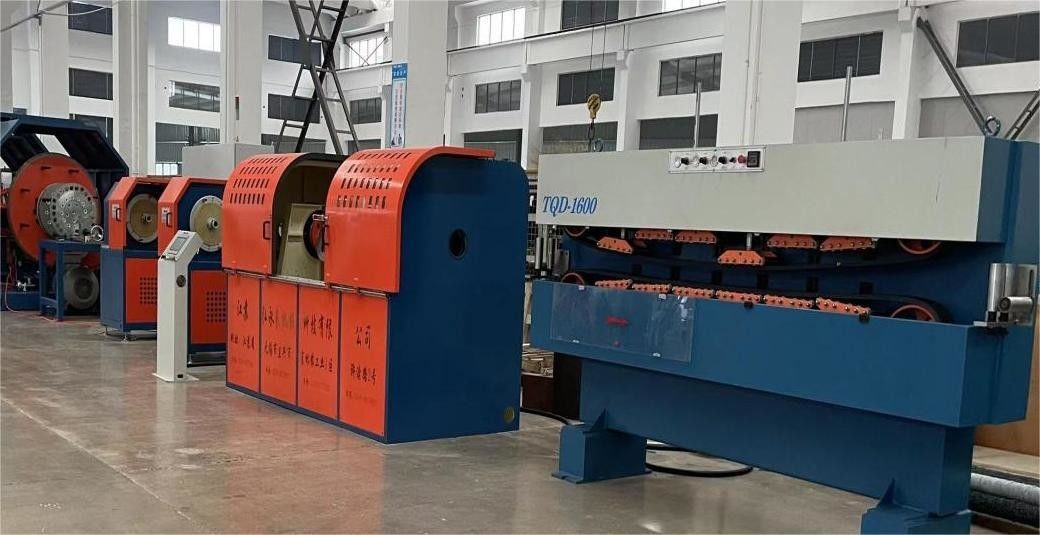

60m/Min Tek Dönüşlü Dökme Makinesi Kantelever Çift Dönüşlü Dökme Makineleri

Düşük Gürültülü Bakır Tel Çifte Dönüş Çaplama Makinesi Toplama Tel Yapın

Teknik Özellik

Uygulama:

Kupır iletkenleri, alüminyum alaşım iletkenleri vb. ve kablo çekirdeği tellerini bükmek için uygundur.

Özellikleri:

• Makine, insan-makine arayüzü ile PLC tarafından kontrol edilir. Dijital kontrol teknolojisi ve PLC programlaması, tüm kontrol sisteminin güvenilirliğini sağlar.Strand pitch dokunmatik ekran kullanarak esnek ayarlanabilir.
• Yüksek dayanıklılık ve hafif ağırlıkta olan karbon lif malzemesinden bir yay kullanır.
• Yay, çekiş ve yükleme sistemleri bağımsız motorlar kullanır.
• Çok yüksek verimlilik. Çift bükümlü toplayıcıların üretim verimliliği, katı kanatlılardan yaklaşık 3 kat daha yüksektir.

Ürün Tanımı:

"Low Noise Copper Wire Double Twist Stranding Machine" tel üretim endüstrisinde kullanılan özel bir ekipmandır.Bir kablo veya kablo kablosu oluşturmak için birden fazla bakır telini birbirine bağlamak veya bükmek için tasarlanmıştır.

"Low Noise" terimi, bu özel makinenin sarma sürecinde oluşan gürültüyü en aza indirmek için tasarlandığını gösterir.Bu özellik, üretim ortamındaki gürültü kirliliğini azaltmada veya operatörler için daha rahat bir çalışma ortamı sağlamakta yararlı olabilir..

Makine, "İkili Dönüş" mekanizmasını kullanır, yani kabloları aynı anda iki yönde bükerek sıkı bir kablo oluşturur.Bu çift bükme eylemi, elde edilen kablonun istikrarını ve bütünlüğünü artırmaya yardımcı olur.

Makinenin temel amacı "Bunching Wire" yapmaktır. Bunching tel, birden fazla bireysel telin birbirine bükülmesiyle oluşturulan bir kablo veya tel türünü ifade eder.Bu işlem telin esnekliğini ve dayanıklılığını artırır, çeşitli uygulamalar için uygun hale getirir.

Düşük Gürültülü Bakır Tel Çifte Dönüş Çaplama Makinesi kullanılırken, bakır teller makineye verilir ve makine onları kontrol edilmiş bir şekilde bir araya getirir.Sonuçta elde edilen kablo veya kümelenmiş tel, bükülen tellerin sayısı gibi faktörlere bağlı olarak farklı özelliklere sahiptir, bükülme yönü ve derecesi ve uygulamanın özel gereksinimleri.

Şunu belirtmek gerekir ki çift bükümlü ipleme işlemi sadece bakır değil, farklı kablo türlerine de uygulanabilir.makine özellikle bakır telin bağlanması için tasarlanmıştırSonuçta elde edilen kablo, esnek ve sağlam kabloların gerekli olduğu telekomünikasyon, güç dağıtımı ve elektrik kabloları gibi çeşitli endüstrilerde kullanılabilir.

Performans özellikleri:

1. Uygulanabilir çekirdek tel: Ф0.6-6.0mm.
2. Çevre çapı: MAXФ15mm.
3. Dönen mesafe aralığı: 20~200mm.
4. Bobin çapı: F800mm.
5. Tek vincin hızı: 600 rpm.
6. Yön: Sol ve sağ "S", "Z" değiştirilebilir.
7. Çalışma modu: dokunmatik ekran çalışması.
8. Üretim hattı hızı: 0-60m/min

800 kantilever tek vinç:

1. Ana motor: 11KW.
2. Ana dönüştürücü: 11KW;
3. Fren: 10KG'lık pnevmatik disk fren;
4. Hız düzenleyici motor: 3.7KW;
5. Değişiklik kontrolü inverteri: 3.7KW;
6. Traverse: Motor, kablo düzenlemesi için kurşun viskiyi tahrik eder. Motor: güç 1/2HP, azaltma oranı: 6:1,
7. Alım bobininin özellikleri: Φ800;
8. Rulo kilitleme: manuel kilitleme.
9. Rulo kaldırma: elektro-hidrolik kaldırma.
10. İnsan-makine arayüzü işleyişi: Dönüşme mesafesi, hızı ve metre herhangi bir zamanda kaydedilebilir, görüntülenebilir ve ayarlanabilir ve ortak özelliklere sahiptir.
11. Hata görüntüleme; renk dokunmatik ekran: 8 renk 6 inç.
12. PLC programlanabilir denetleyici özellik modeli: SIEMENS S7-200 CPU266;
13. Döner kodlayıcının özellikleri ve modeli: Japonya Rheinland CB-2000HC;
14. Ölçücü türü: Ölçücü makineye kaydedilir ve dokunmatik ekranda görüntülenir.
15. Bağlantıyı kesme tipi ölçer yerinde alarm ve dur;
16. Güvenli operasyon sınırı.
